一、羅茨旋片真空機組的概述：

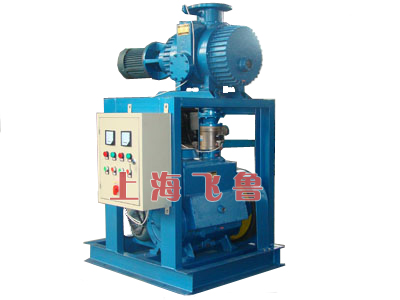

    羅茨旋片真空機組是由ZJY型羅茨真空泵做為主抽泵，單級或雙級旋片泵做為前級泵的低、高真空獲得設備，整套機組安置在一個機架上，配以管道、閥門和電器操作控制箱，除最小二個規格外，還配有冷卻水管系統機組結構緊湊、使用方便。在2X型旋片式真空泵真空度達到極限時抽氣速率不斷降低，ZJY型羅茨真空泵能使機組在極限真空時保持相對大的抽氣速率.羅茨旋片真空機組真空度高，可持續工作，噪音低。

    為了提高羅茨旋片真空機組的抽氣性能，達到較高的極限真空和改善在低入口壓力時的抽速特性及對大型真空機組配用較小規格的前極泵，羅茨真空機組也有由二級羅茨真空泵串聯的三級機組。

    根據被抽真空系統的大小及氣體狀態，羅茨旋片真空機組各泵之間的名義抽速之比一般在4∶1至10∶1之間，前者適用于較大真空系統及長時間在較低入口壓力或極限真空情況下工作。本系列羅茨旋片真空機組為了防止前級旋片真空泵停機返油，在前級管道上裝有電磁放氣閥，其動作與前級旋片真空泵的電機聯動。

二、羅茨旋片真空機組的使用范圍：

    羅茨旋片真空機組適用于抽吸空氣及其它無可凝性、無腐蝕性的氣體，廣泛應用于需要大抽速和需要獲得低、高真空的各種真空系統。例如：真空冶煉、鋼液脫氣、真空燒結、大型空間模擬試驗中的動態真空的獲得，電力電容器、變壓器真空浸漬處理，日光燈管、燈泡自動生產線上的排氣，保溫瓶膽的連續排氣，真空鍍膜設備中的預抽，鎂還原過程中的抽氣，單晶硅提煉過程中的除氣等等。

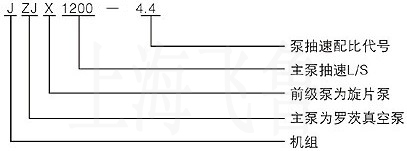

三、羅茨旋片真空機組型號意義：

四、羅茨旋片真空機組性能規格：

型號 Model	性能 Functions
	抽氣速率 (L/S) Pumping Speed	極限壓力 (≤Pa) Ultimate Pressure	主泵 Main Pump	前級泵 Backing Pump	總功率 (kw) Total Power	進氣口徑 (mm) Inlet Diameter	排氣口徑(mm) Outlet Diameter
JZJX30-8	30	5×10-2	ZJY30	2X-4A	1.3	Φ50	Φ19
JZJX30-4	30	5×10-2	ZJY30	2X-8A	1.85	Φ50	Φ19
JZJX70-8	70	5×10-2	ZJY70	2X-8A	2.6	Φ80	Φ19
JZJX70-4	70	5×10-2	ZJY70	2X-15	3.7	Φ100	G2"
JZJX150-8	150	5×10-2	ZJY150	2X-15	5.2	Φ100	G2"
JZJX150-4	150	5×10-2	ZJY150	2X-30A	6	Φ100	G2" 1/2"
JZJX150-2	150	5×10-2	ZJY150	2X-70A	8.5	Φ100	G4"
JZJX300-8	300	5×10-2	ZJY300	2X-30A	7	Φ150	G2" 1/2"
JZJX300-4	300	5×10-2	ZJY300	2X-70A	9.5	Φ150	G4"
JZJX300-2	300	5×10-2	ZJY300	2×2X-70A	15	Φ150	G4"
JZJX600-8	600	5×10-2	ZJY600	2X-70A	11	Φ150	G4"
JZJX600-4	600	5×10-2	ZJY600	2×2X-70A	18.5	Φ150	G4"
JZJX1200-8	1200	5×10-2	ZJY1200	2×2X-70A	22	Φ300	G4"

五、羅茨旋片真空機組安裝尺寸圖：

型號	L1	L2	L3	L4	L5	L6	L7	L8	L9	Φ	H
JZJX30-8	650	85	360	530	550	25	500	550	/	12	1098
JZJX30-4	650	85	360	530	640	25	590	640	/	12	1128
JZJX70-8	930	165	600	930	770	20	610	650	35	14	1305
JZJX70-4	930	165	600	930	798	20	710	750	35	14	1305
JZJX150-8	1036	130	700	95	1118	20	768	808	300	15	1312
JZJX150-4	1072	230	530	990	1048	20	710	750	300	15	1440
JZJX150-2	1125	230	620	1080	1058	20	866	906	155	15	1440
JZJX300-8	1178	180	800	1160	1324	20	710	750	427	15	1425
JZJX300-4	1235	160	900	1217	1330	20	866	906	271	15	1570
JZJX600-8	1235	160	900	1217	1330	20	866	906	271	15	1570
